• ネットワークケーブルテスターは、ネットワーク技術者がネットワーク配線の機能と完全性を評価するために使用する特殊なツールです。
  • その主な目的は、ネットワークインフラストラクチャ内の物理接続と配線を確認し、最適なデータ伝送のために正しい設置を保証することです。

ネットワークインフラストラクチャの世界では、信頼性が高く効率的なネットワークを維持するために、ケーブルが正しく機能していることを確認することが極めて重要です。その役割を果たすのが、ネットワークケーブルテスターです。このブログでは、ネットワークケーブルテスターとは何か、どのように機能するか、そしてネットワークの設置や保守に携わるすべての人にとってなぜ不可欠なのかを探っていきます。

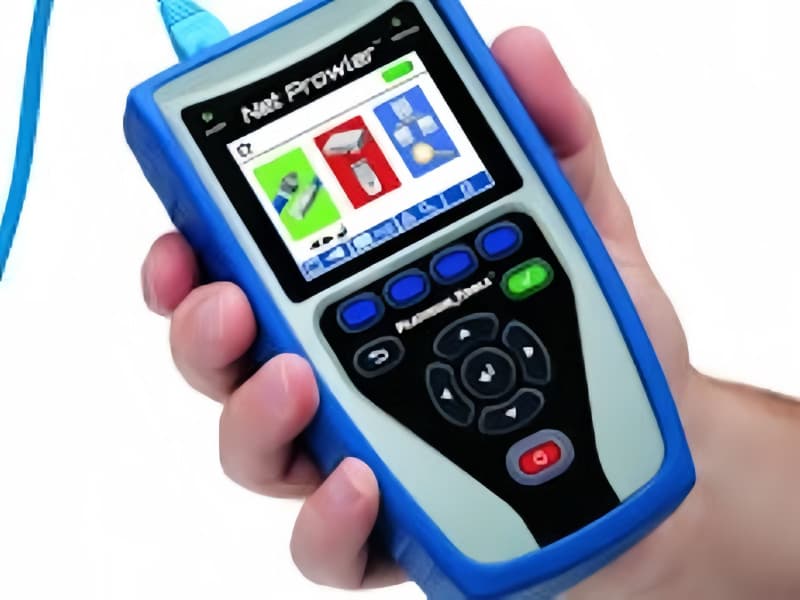

ネットワークケーブルテスターとは

ネットワークケーブルテスターは、ネットワークケーブルの完全性と機能性を確認するために使用される診断ツールです。ケーブルのさまざまなパラメータをチェックして、性能と接続性の必要な基準を満たしていることを確認します。ネットワークケーブルテスターは、接続問題、信号損失、誤った配線など、ネットワークパフォーマンスに影響を与える可能性のある配線の問題を特定するために不可欠です。

テスターはメインユニットとリモートユニットで構成されています。メインユニットはケーブルの一端に接続され、リモートユニットはもう一端に接続されます。テスターはケーブルを通じて信号を送信し、さまざまなパラメータを測定します。これには、導通チェック、ピン配置の検証、短絡、断線、配線ミスなどの欠陥の特定が含まれます。

関連記事：IPTP Networks が地上ソリューションで紅海ケーブル危機を克服した方法

ネットワークケーブルテスターの 3 つの種類

  1. 基本的なケーブルテスター：主にケーブルが正しく接続され、信号が適切に伝送されているかをテストします。シンプルなモデルには、基本的な LED や表示インジケータが含まれ、ケーブルが機能しているか、断線や短絡などの問題がないかを示します。
  2. 高度なケーブルテスター：信号品質やネットワーク規格への準拠など、ケーブルパフォーマンスのより詳細な分析を提供します。デジタルスクリーン、グラフィカルインターフェースを備え、ケーブル長、信号減衰、クロストークをテストする機能があります。一部の高度なテスターは、さまざまなケーブルタイプやネットワーク規格のテストもサポートしています。
  3. ネットワーク認証テスター：ネットワーク設置に必要な特定のパフォーマンス基準を満たしているかを測定し、認定します。Cat 5e、Cat 6、Cat 6a、Cat 7 などのネットワーク規格に関する詳細な分析と認証を提供します。これらのテスターは、設置が業界標準に準拠していることを確認するために専門家によって頻繁に使用されます。

関連記事：Singtel が東南アジア初の量子安全ネットワークを発表

ネットワークケーブルテスターの主な機能

導通テスト：ケーブルが端から端まで正しく接続されており、断線がないことを確認します。

ピン配置の検証：ケーブルの配線が標準のピン配置構成と一致していることを確認します。これは正しいデータ伝送に不可欠です。

欠陥検出：短絡、断線、配線ミスなどの問題を特定し、接続の問題やパフォーマンスの低下を引き起こす可能性があります。

信号品質テスト：高度なテスターでは、ケーブルを通過する信号の品質を評価し、減衰やクロストークなどのパラメータを測定できます。

ネットワークケーブルテスターは、ネットワークの設置、保守、トラブルシューティングに携わるすべての人にとって貴重なツールです。ケーブルが正しく接続され、パフォーマンス基準を満たしていることを確認することで、これらのテスターは信頼性が高く効率的なネットワークインフラストラクチャの維持に役立ちます。
